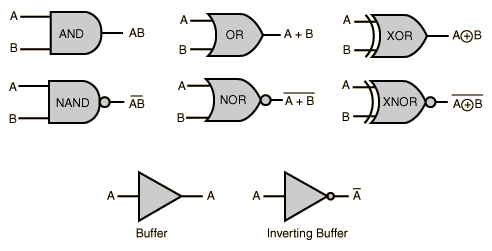

Λογικές πύλες

• Πύλη άρνησης (NOT) Y = !A



  A	Y
  0	1
  1	0

• Πύλη σύζευξης (AND) Y = A && B



  A	B	Y
  0	0	0
  0	1	0
  1	0	0
  1	1	1

• Πύλη διάζευξης (OR) Y = A || B



  A	B	Y
  0	0	0
  0	1	1
  1	0	1
  1	1	1

• Πύλη αποκλειστικής διάζευξης (XOR) Y = A ^ B



  A	B	Y
  0	0	0
  0	1	1
  1	0	1
  1	1	0
